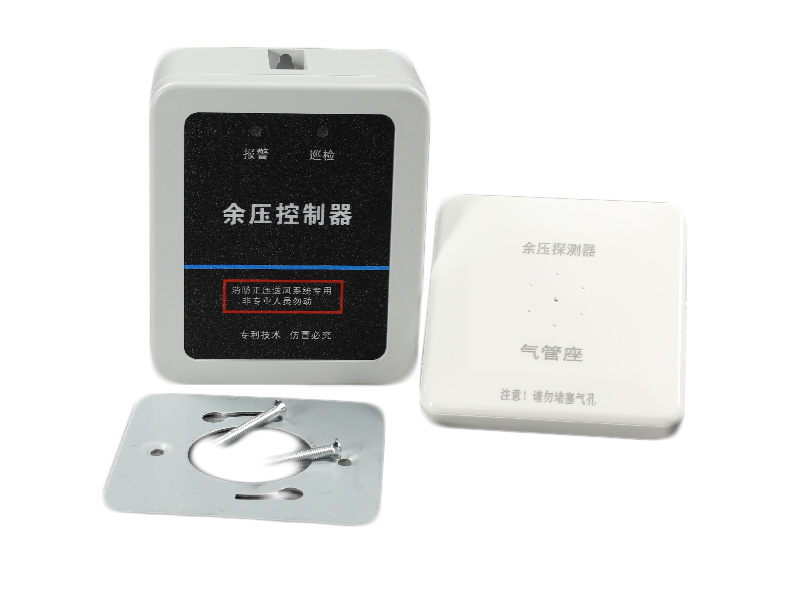

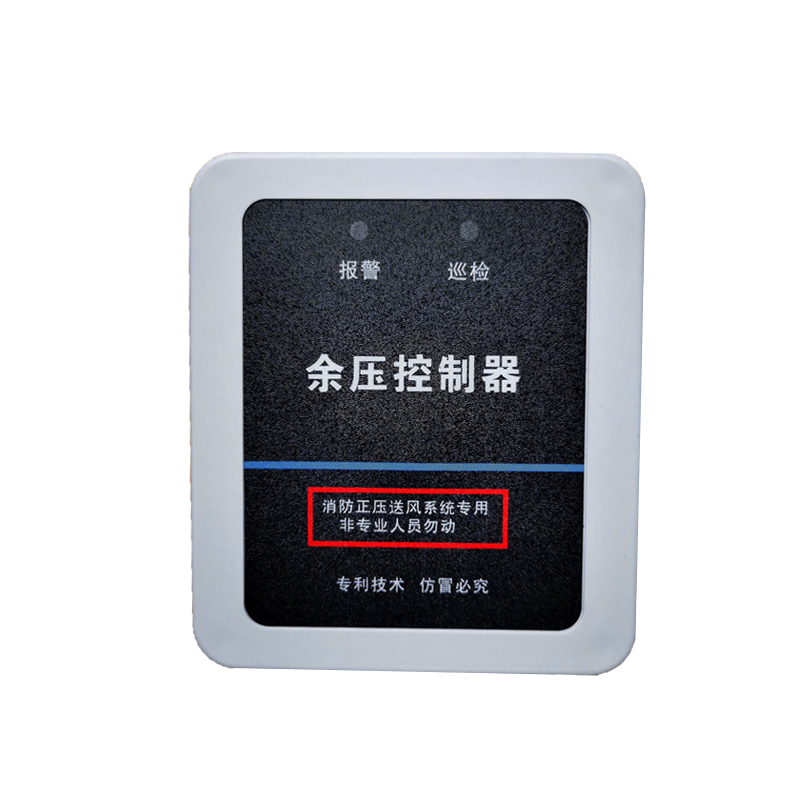

H15余压传感器

产品简介：H15余压传感器，根据国标《建筑防排烟系统技术标准》（GB 51251-2017）规定，机械加压送风系统的余压过低不利于防烟，余压过高则会导致楼梯间和前室、前室和走道之间防火门两侧压差过大，导致防火门无法开启的严重后果。余压控制器是用来检测前室与走道，楼梯间与走道的压差值。带巡检和声光报警指示，当达到设定值时（前室与走道25-30Pa,楼梯间与走道：40-50Pa)输出信号，信号接入位于楼顶的旁通泄压阀控制箱，控制旁通泄压阀自动开阀和闭阀，实现余压自动控制。

详情：H15余压传感器

使用安装说明书

 根据国标《建筑防排烟系统技术标准》（GB 51251-2017）规定，机械加压送风系统的余压过低不利于防烟，余压过高则会导致楼梯间和前室、前室和走道之间防火门两侧压差过大，导致防火门无法开启的严重后果。余压控制器是用来检测前室与走道，楼梯间与走道的压差值。带巡检和声光报警指示，当达到设定值时（前室与走道25-30Pa,楼梯间与走道：40-50Pa)输出信号，信号接入位于楼顶的旁通泄压阀控制箱，控制旁通泄压阀自动开阀和闭阀，实现余压自动控制。

技术参数：

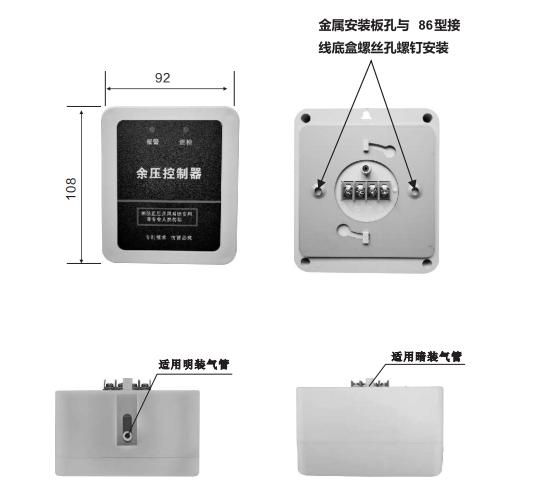

1、外形尺寸：108*92*53.5mm

2、供电：24Vdc

3、输出：无源常开

4、量程：0-100Pa

5、动作压力：前室/走道：25～30Pa，(复位压力：15～20Pa)；

     楼梯间/前室：40～50Pa，(复位压力：30～40Pa)；

6、安装方式：86型暗装接线底盒安装

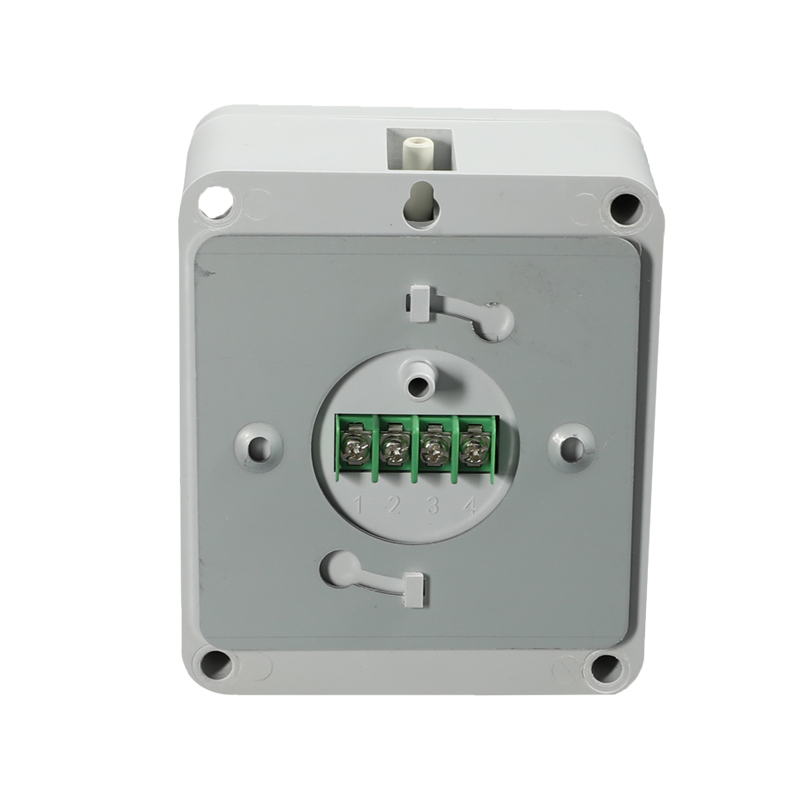

7、电气连接：将86型底盒内的电线(NH-RVS-4x1.5mm2)，通过金属安装板中心孔，用附件螺钉把金属安装板固定在86型底盒上，压差控制器背部可见到接线端子（见下图），3和4号端子接24Vdc供电，1和2号端子接信号线，把压差控制器背部安装柱，插入金属安装板导正槽内，顺时针旋转至垂直方向即可。

压差连接：当压差控制器安装在电梯前室或楼梯间，低压管（-）接软管连到走廊。高压管（+）不用连接软管。

当压差控制器安装在走廊或走道，高压管（+）接软管连到电梯前室或楼梯间。低压管（-）不用连接软管。

产品安装：

注意：精密仪表，注意轻拿轻放！

警告：接线请先切断电源，仔细阅读说明书，确认接入电压，任何误操作都可能导致产品损坏！
