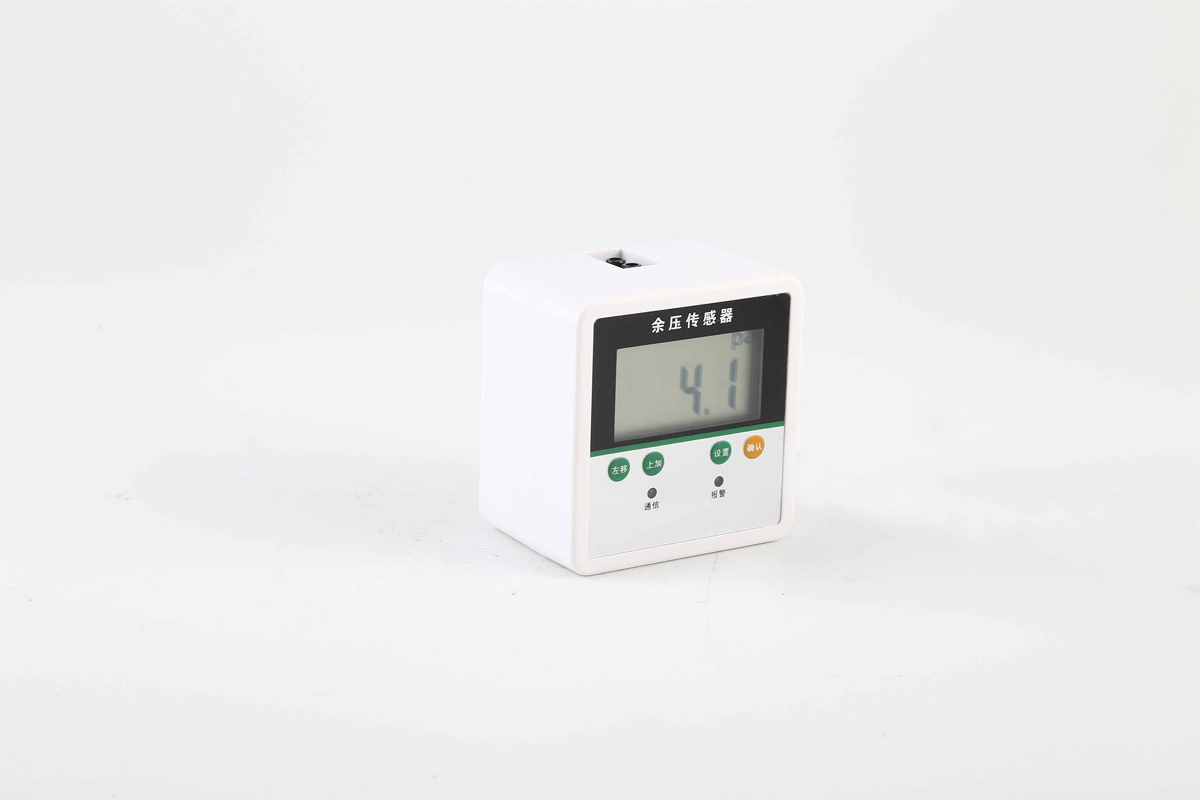

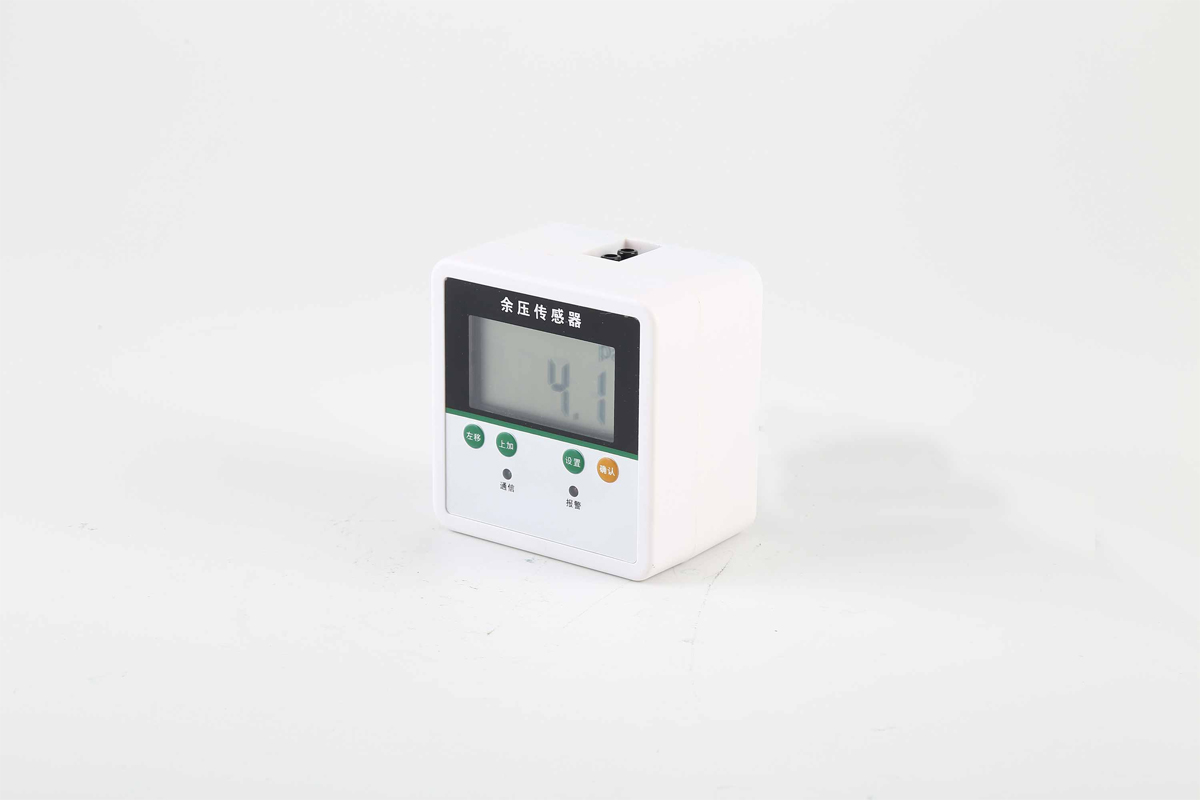

    产品简介:机械加压送风系统的余压过低不利于防烟,而余压过高则会导致楼梯间和前室、前室和走道之间疏散门两侧,由于压差过大而导致防火门无法开启的严重后果。

    产品详情:

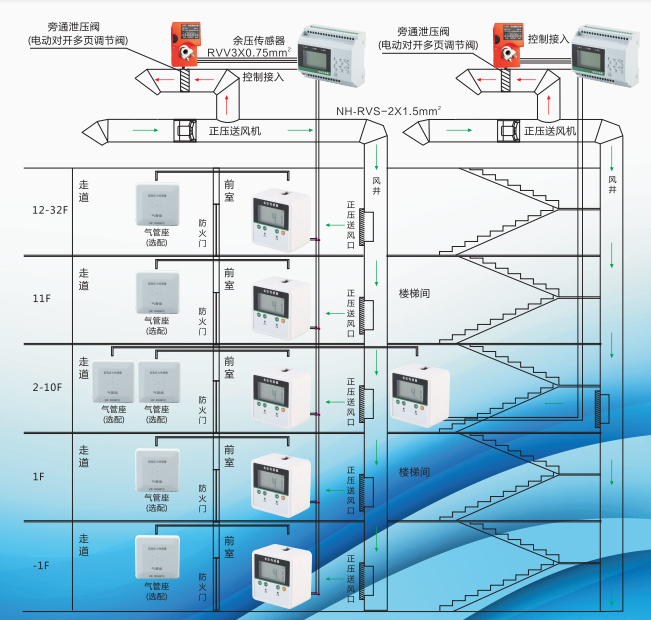

    1.主要用途与适用范围:机械加压送风系统的余压过低不利于防烟,而余压过高则会导致楼梯间和前室、前室和走道之间疏散门两侧,由于压差过大而导致防火门无法开启的严重后果。智能余压传感器是用来检测前室与走道,或楼梯间与走道的压差值,带工作指示灯,报警指示灯,液晶屏实时显示当前压差值,当达到设定值时(前室与走道25-30Pa,楼梯间与走道: 40-50Pa )把报警信号传输至余压控制器,余压控制器输出开关信号接入位于楼顶的旁通泄压阀控制箱,控制旁通泄压阀开阀和闭阀,实现余压控制作用。

    2.产品技术参数:

    1、外形尺寸: 84.5*87.5*56mm

    2、供电: DC24V无极性

    3、输出: LED报警信号及二总线到主机信号

    4、量程: 0-100Pa

    5、精度: +1Pa

    6、显示: LCD液晶显示

    7、安装方式: 86型暗装接线底盒安装

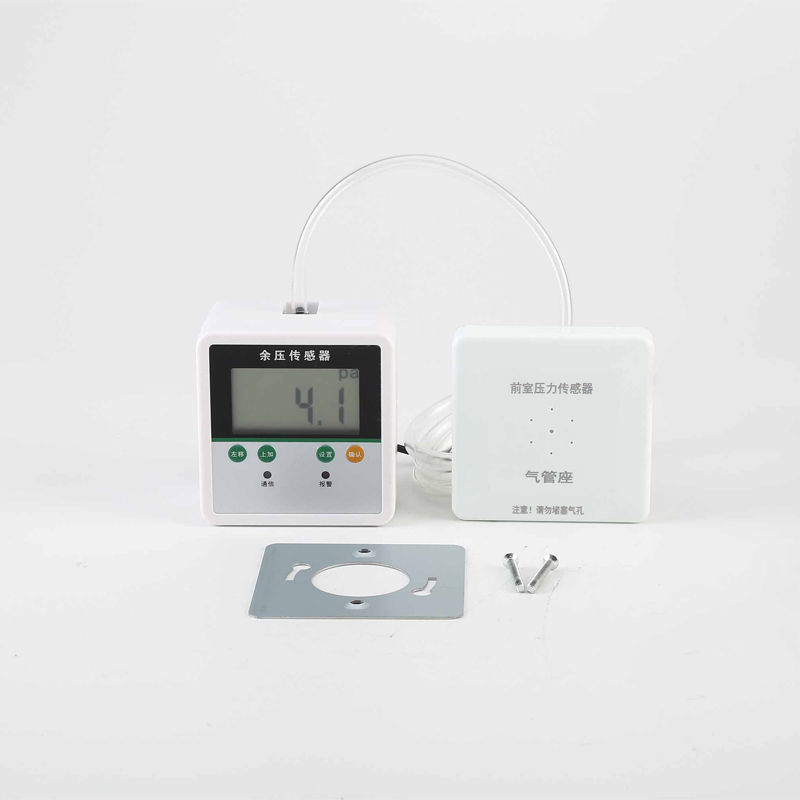

      3.电气连接:将86型底盒内的电线,通过金属安装板中心孔,用附件螺钉把金属安装板固定在86型底盒上,压差控制器背部可见到接线端子(见下图),1和2号端子- -组, 3和4号- -组,为无极性         二二总线,可接- -组进一 -组出线。把压差控制器背部安装柱,插入金属安装板导正槽内,顺时针旋转至垂直方向即可。

      4.压差连接:当压差控制器安装在电梯前室或楼梯间,低压管(- )接软管连到走廊。高压管(+)不用连接软管。

    当压差控制器安装在走廊或走道,高压管( + )接软管连到电梯前室或楼梯间。低压管(- )不用连接软管。
