    产品简介:正压送风泄压阀控制器与余压(压差)控制器配套使用。通过余压(压差)控制器检测消防门两侧的压差,输出的信号给本产品,控制旁通泄压阀(对开多页调节阀)电源,实现自动开阀和闭阀。

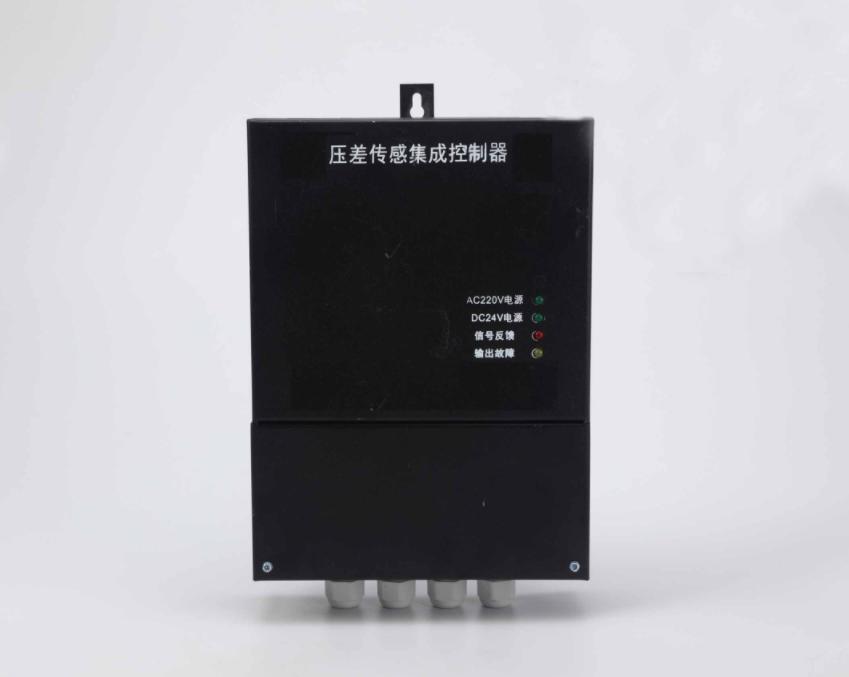

    产品详情:正压送风泄压阀控制器

    安装使用说明

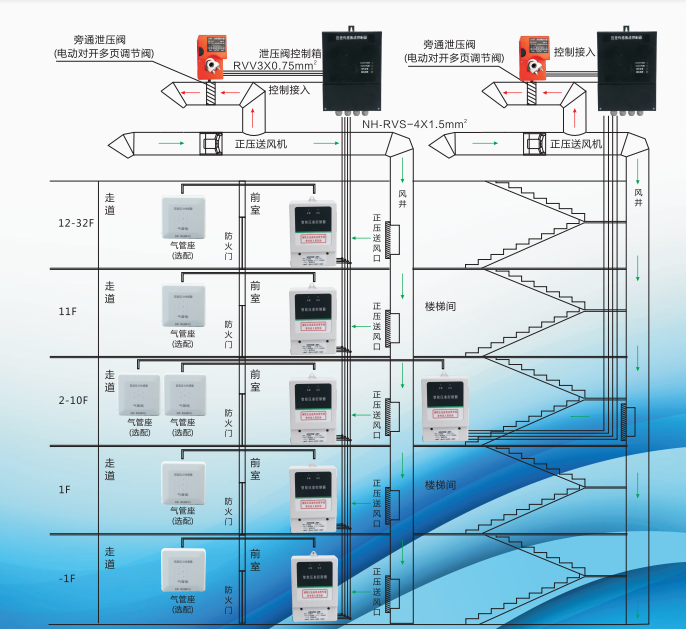

    正压送风泄压阀控制器与余压(压差)控制器配套使用。通过余压(压差)控制器检测消防门两侧的压差,输出的信号给本产品,控制旁通泄压阀(对开多页调节阀)电源,实现自动开阀和闭阀。

    技术参数:

    1、外形尺寸:26*19*6cm

    2、常规220VAC供电(24VDC供电需提前说明);

    3、带两路DC24V直流电源,供压差控制器用电;

    4、旁通泄压阀关闭端口触点过电流220VAC/5A或24VDC/5A.

    电气连接:

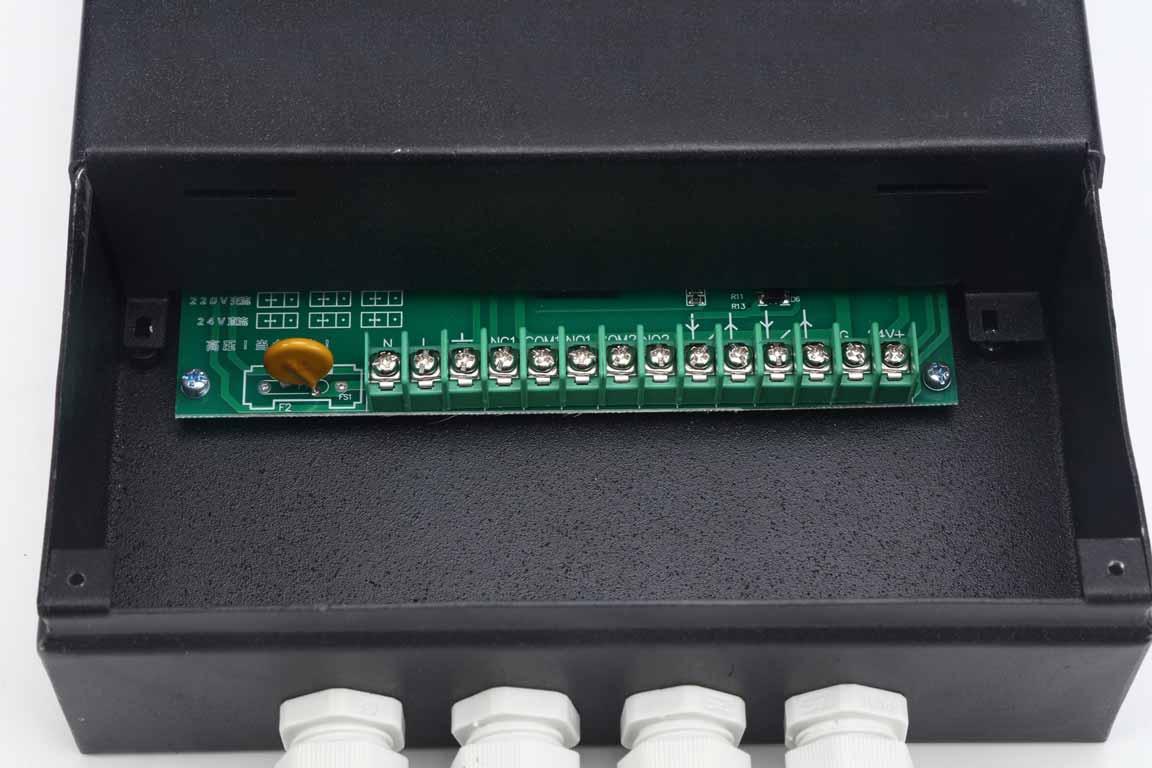

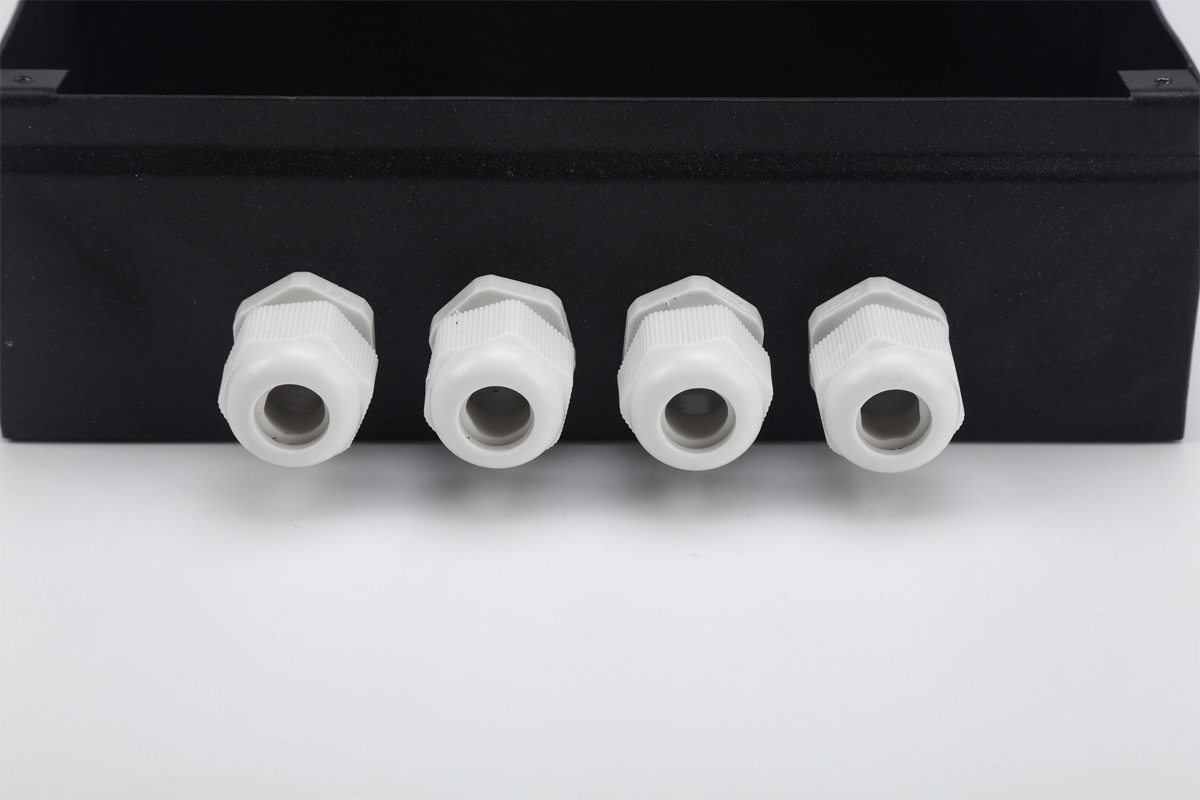

    打开前盖,可见到接线端子(见下图),电缆穿过底部通线口进入壳内,1和2号端子接220VAC,3号端子接地,4 5 6 号端子旁通泄压阀执行器电源线,11和12号端子分别接压差控制器1和2号,13和14号端子接压差控制器5和6号。
